丹佛斯VLT2800係列變頻器的閉環過程控製功能

時間：2018-02-08    作者：深夜福利导航變頻    點擊：次
一、 概述：
丹佛斯 VLT2800 係列變頻器具有響應時間快、功能強大等特點，通過內置的單回路過程 PID
調節器，可以實現恒壓力、恒溫度、恒流量等過程控製功能。

二、   接線：
（以四極電動機為例，由電位器給定轉速信號）：

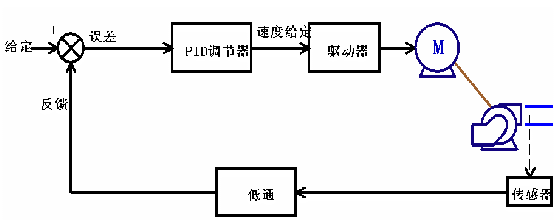

圖一、深夜福利免费閉環過程控製功能框圖

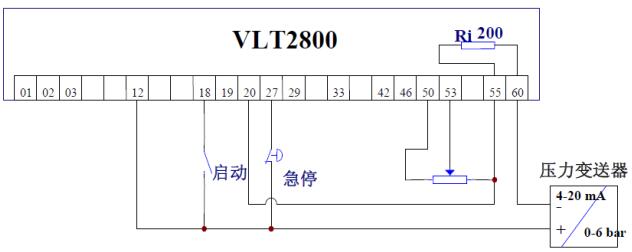

圖二、VLT2800 變頻器閉環過程控製典型接線圖

三、   變頻器參數設置：
參數號碼 參數名稱 出廠值 [代碼] 設定值 [代碼]

100		 控製方式選擇 開環速度控製  [0] 閉環過程控製  [3]

201		 輸出頻率下限
0 Hz
0 Hz

202		 輸出頻率上限
132 Hz
50 Hz

204		 最小給定值
0 Hz
0 bar

205		 最大給定值
50 Hz		 最大壓力值（6） bar

215		 預置給定 1
0.00 %		 內置壓力給定時用

308		 模擬量輸入端子 53 參考  [1] 參考  [1]

309		 端子 53，最小標度
0 V
0 V

310		 端子 53，最大標度
10 V
10 V

314		 模擬量輸入端子 60 無功能  [0] 反饋  [2]

315		 端子 60，最小標度
0 mA
4 mA

316		 端子 60，最大標度
20 mA
20 mA

414		 最小反饋值
0
0.00bar

415		 最大反饋值
1500		 最大壓力值（6） bar

416		 給定/反饋信號單位
%    [1]
Bar    [4]

437		 過程 PID 常規/逆向控製 常規  [0] 常規  [0]
（製冷時改為逆向 [1] ）

438		 過程 PID 抗積分飽和 起作用  [1] 起作用  [1]

439		 過程 PID 啟動頻率
0.00 Hz
15.00 Hz

440		 過程 PID 比例增益
0.01
0.3

441		 過程 PID 積分時間
Off
8 s

442		 過程 PID 微分時間
0
0 s

443		 過程 PID D-增益極限
5
5

444		 過程 PID 低通濾波時間
0.02
0.02 s
