台達VFD-C200係列變頻器故障cd3.1的解決方法

時間：2021-04-27    作者：深夜福利导航變頻    點擊：次

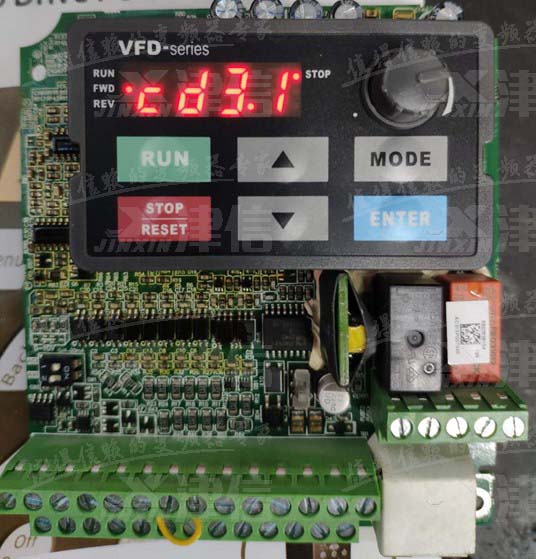

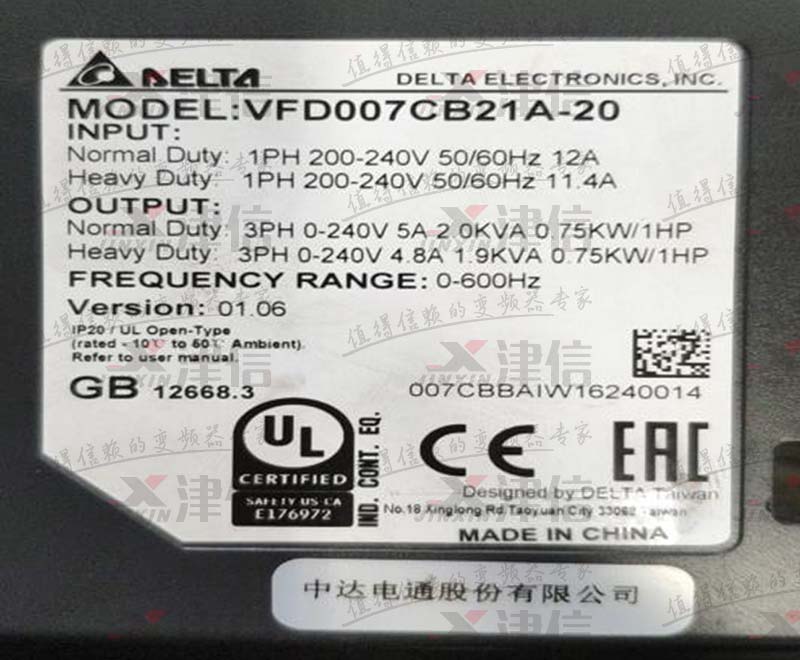

用戶送修一台台達C200係列變頻器到上海深夜福利导航維修服務中心（如下圖1），送電顯示cd3.1（如下圖2所示），不可複位，斷電重新上電後依舊報警，查看C200係列說明書可知，該故障為W相電流偵測異常。






快速判斷故障點的測量方法：

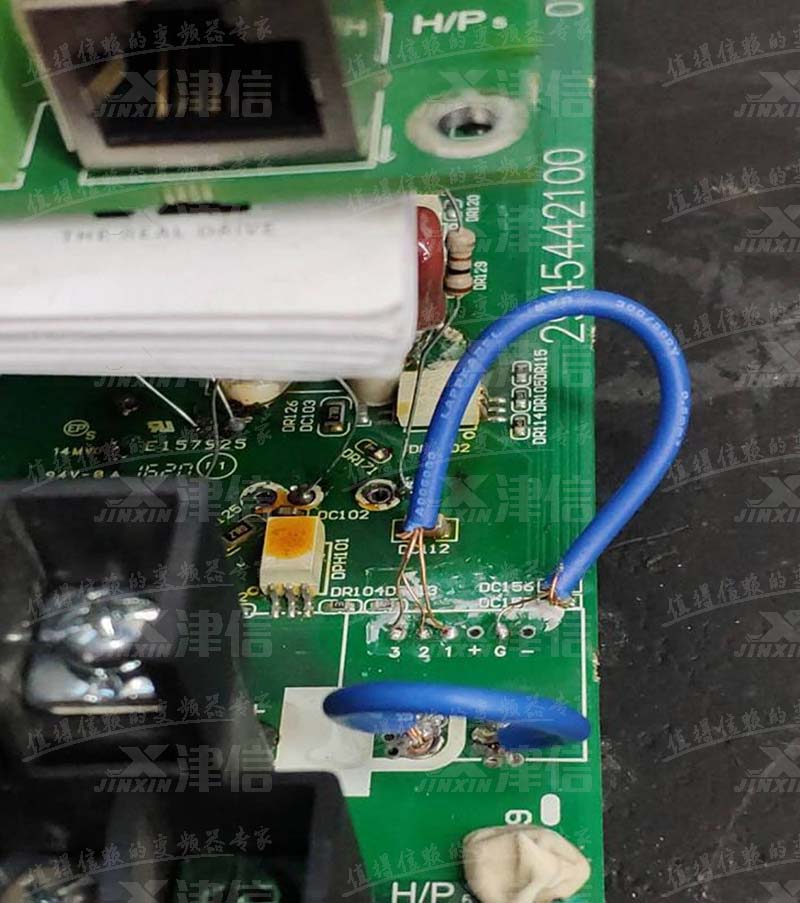

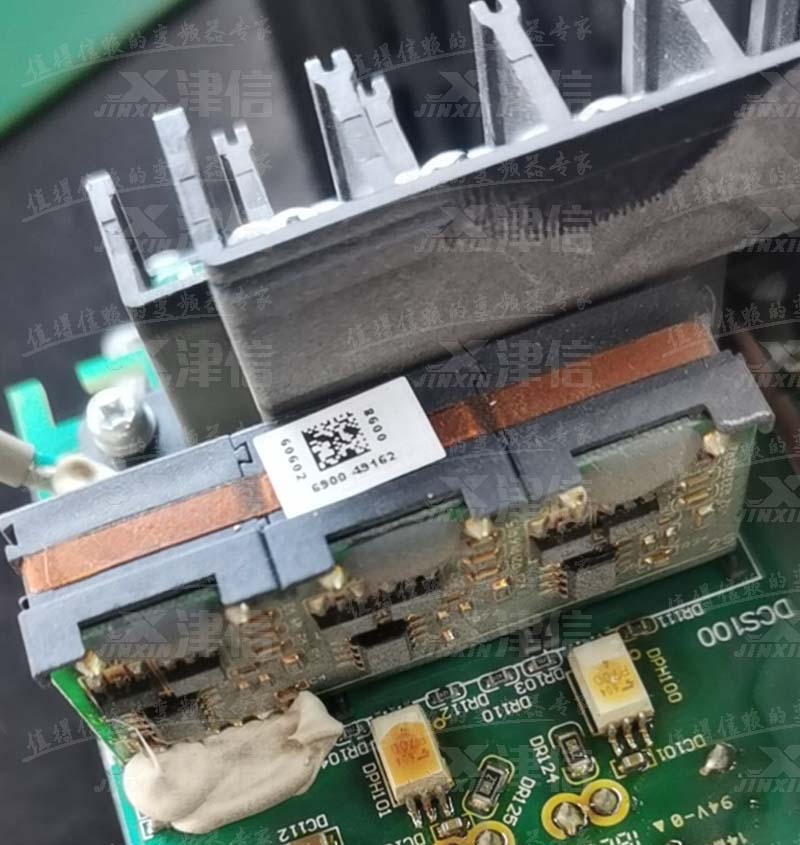

將電流傳感器拆除做單板測試，送電後仍然報警cd3.1，根據電流傳感器線路，將板卡上的G點和1,2,3三個點短接（如下圖3所示）   傳感器型號：6900，（如下圖4所示）

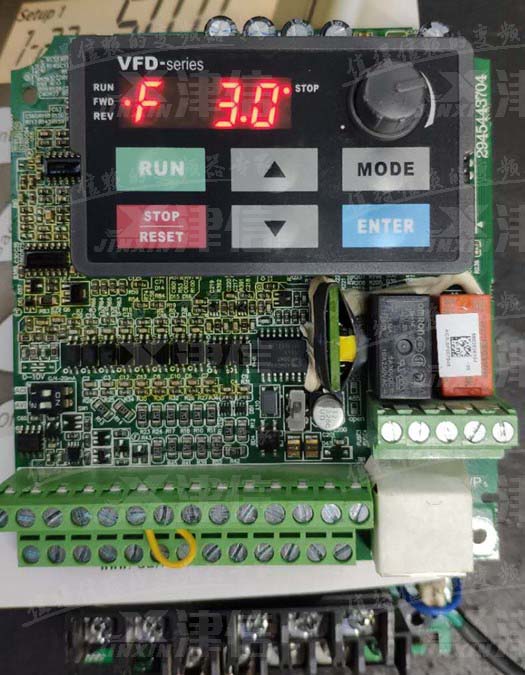

重新做單板送電，此時已經不報警，麵板顯示正常，開機至3HZ（如下圖5所示）測驅動波形，上下橋波形均正常。



修複故障：更換該電流傳感器，安裝複原變頻器，開機帶負載測試均正常，故障修複。
