鋪網機是無紡布製造的關鍵設備，舊式鋪網機換向時要求加減速時間盡量短，負載衝擊大，不利於進一步提高生產速度。新型鋪網機采用多伺服驅動，柔性換向，負載衝擊小，適用於高速生產的要求。對新型鋪網機的工作原理進行分析以後，可以將其各軸的運動特性規劃為電子凸輪曲線，並用虛擬主軸的辦法，實現多軸位置同步控製。




一、新型鋪網機的工作原理：

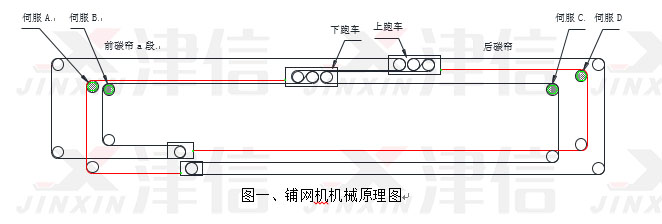

新型鋪網機的工作原理見圖一，其中伺服A為下跑車的驅動伺服，決定了下跑車的運行速度；下跑車就是鋪網頭，下跑車的速度就是鋪網機的鋪網速度。伺服B驅動前碳簾運行，前碳簾a段速度是鋪網機的原料輸入速度，要與前端設備速度同步。伺服C驅動上跑車運行。伺服D驅動後碳簾運行。伺服E驅動底簾運行。前碳簾在下跑車出口處的速度就是原料的出口速度。如果要求均勻鋪網，則出料速度必須等於下跑車速度的絕對值；另外要求原料輸入速度要等於Vi，保持恒定不變。根據上述兩條基本運動約束條件，可以分別推算出各台伺服在鋪網時的運行速度特征曲線。




二、分析新型鋪網機的運行速度特性：

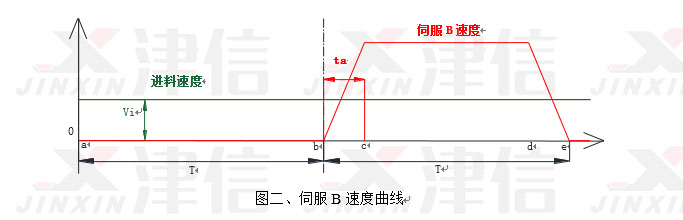

當下跑車從左往右運動時，伺服B保持靜止，伺服A的平均速度要等於Vi，伺服C的速度要等於Vi/2。當下跑車從右往左運行時，伺服A的平均速度依然等於Vi，但是方向相反，伺服B的速度為伺服A的2倍，伺服C的速度為伺服A的速度加上Vi/2。下麵以伺服B為例，分析如何用電子凸輪控製功能控製伺服B的運行。圖二為鋪網機工作時伺服B的運行速度特征曲線。圖中Vi為原料輸入速度，T為鋪網頭從一端走到另一端花費的時間，t_a為伺服B的加速時間，t_a決定了凸輪曲線的平滑度，為簡化問題分析，本文中假設t_a等於0.2T。



為了實現伺服B的電子凸輪控製，接下來需要將伺服B的運行速度特征曲線轉化為伺服B的電子凸輪曲線，轉換步驟如下：
1） 令主軸的總長度為2倍的鋪網幅寬，假設幅寬為2000mm，則主軸長度為4000；
2） 鋪網機從左向右鋪網時伺服B的速度為零，所以位置也為零；
設置電子凸輪特征點a坐標為（0，0）
設置電子凸輪特征點b坐標為（2000，0）
3） 鋪網機從右向左鋪網時，伺服B速度從0勻加速到V_B，加速時間為t_a =0.2T；
根據S = V×t /2，計算得到電子凸輪特征點c坐標為（2400，500）
4） 利用加減速的對稱，得到電子凸輪特征點d坐標為（3600，7500）
5） 最後一點e坐標為（4000，8000）

三、生成電子凸輪曲線：

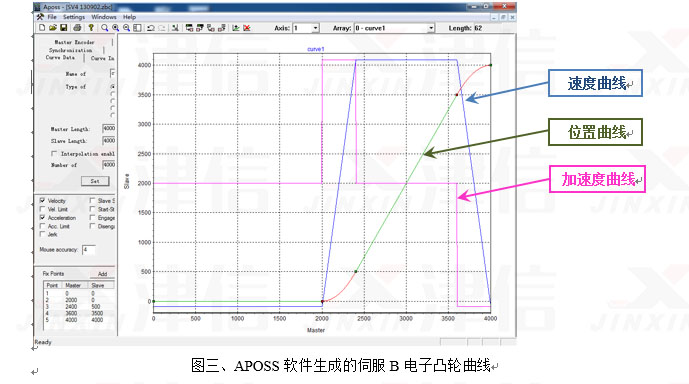

丹佛斯MCO305的開發軟件為APOSS，內置電子凸輪曲線生產功能，加上述計算得到的a、b、c、d、e 五點電子凸輪曲線特征點按軟件要求填入表格，就能自動生成如圖三所示的電子凸輪曲線。




用戶程序裏也提供專用指令，能夠根據鋪網實際幅寬、加速度等參數實時計算生成新的電子凸輪曲線。當新的電子凸輪曲線生成以後，MCO305的固件程序能在當前電子凸輪周期執行完畢以後，立即自動切換到新的電子凸輪曲線繼續運行。

四、控製係統構成：

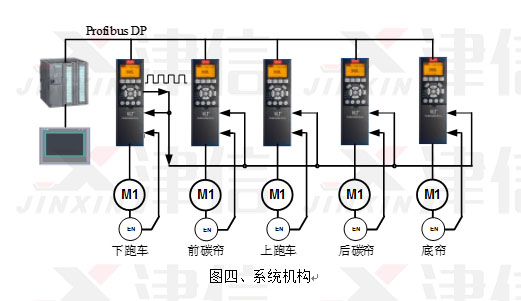

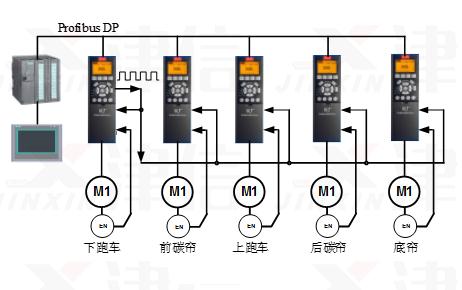

驅動係統的整體結構如圖四，每根軸獨立按自己的電子凸輪曲線運行，屬於典型的分布式控製係統，對主控製器的性能要求，一般的PLC就能勝任。由於每根軸都與主軸保持電子凸輪同步關係，所以總體上可以實現多軸同步的控製需求。其中下跑車運動控製器比較特殊，他具有虛擬主軸脈衝輸出的功能，代替主控製器發送主軸脈衝信號。
PLC和人機界麵屬於標準的應用，此文不再贅述。
